Выбор компрессора

Пневмооборудование невозможно представить без компрессора. Покупая, к примеру, гвоздезабивной пистолет стоит сразу задуматься, какой компрессор вам для него понадобится. Компрессоры условно можно разделить на бытовые и профессиональные. Разделение происходит в зависимости от области его применения износостойкости и производительности, соответственно первые будут дешевле, а вторые мощнее.

Этапы выбора компрессора:

1. Выбор типа компрессора;
2. Расчёт необходимой производительности;
3. Определение необходимого рабочего давления;
4. Выбор размера ресивера.

Выбор типа компрессора

ПОРШНЕВЫЕ КОМПРЕССОРЫ

В безмасляных коаксиальных компрессорах поршневая группа производится из специальных материалов, которые позволяют свести к минимуму коэффициент трения. Конструкция прямого привода чрезвычайно проста, что позволяет достигнуть низкой стоимости компрессора. Что касается плюсов: дают на выходе чистый воздух и стоят весьма демократично. К минусам можно отнести неприспособленность к длительным нагрузкам и ограниченный ресурс.

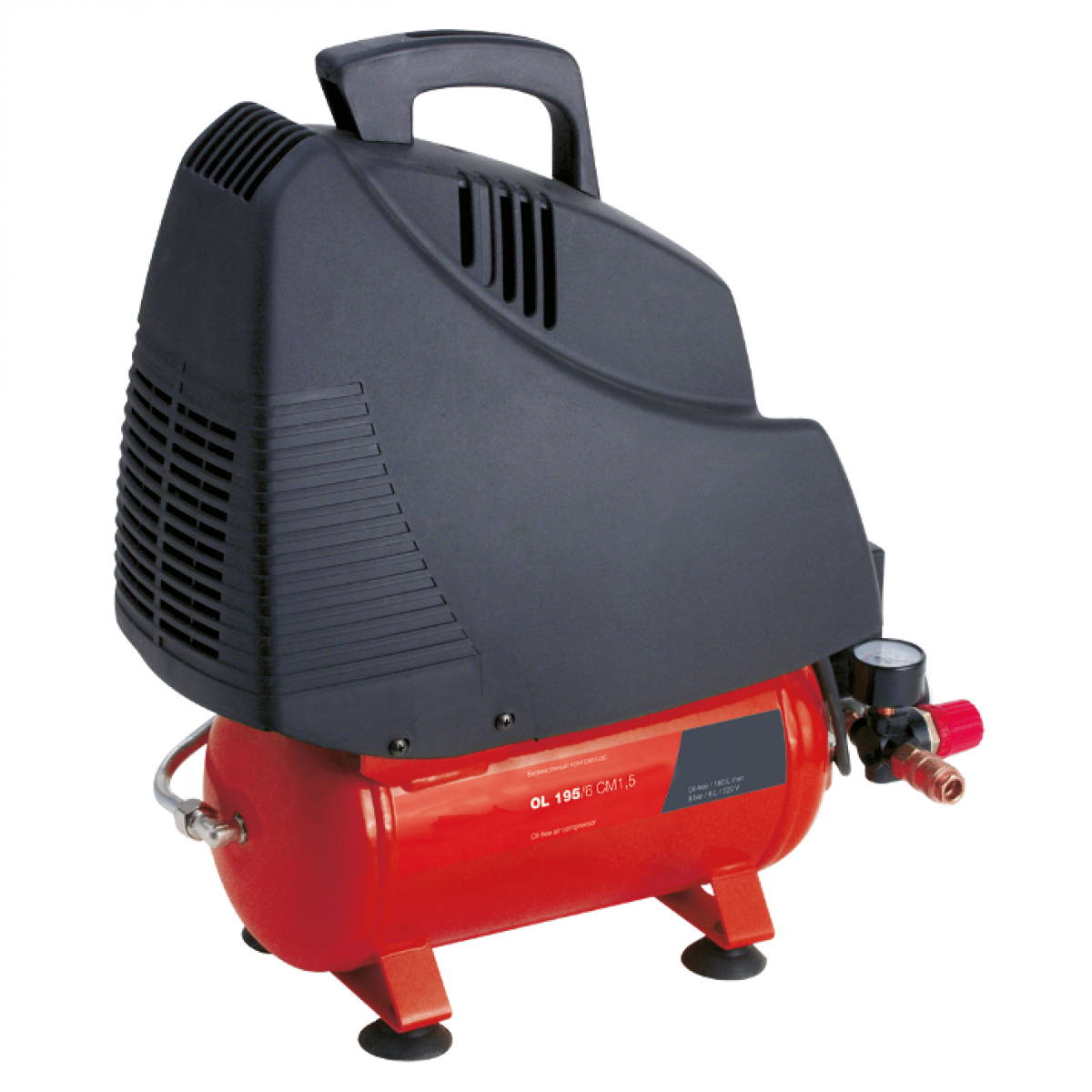

Fubag OL 195/6 CM 1,5

В масляных коаксиальных компрессорах все внутренние детали поршневой группы смазываются маслом. В результате чего образуется пленка между движущимися частями, что позволяет предотвратить прямой контакт металлических частей друг с другом. К плюсам можно отнести хорошую производительность и простоту в управлении и обслуживании. Минусами будут: необходимость поддержания уровня масла и предназначенность для периодического, а не непрерывного использования.

В ременных компрессорах используется ременной привод от электродвигателя к шкиву, вращающему маховик компрессорной головки. Маховик позволяет компрессорной головке работать с меньшей частотой, чем двигатель, что увеличивает ее ресурс. Маховик также используется для воздушного охлаждения компрессорной головки во время работы. Из плюсов повышенный ресурс и высокий КПД. К минусам можно отнести чрезвычайно высокий уровень шума при работе.

ВИНТОВЫЕ КОМПРЕССОРЫ

В Винтовой компрессор нагнетается воздух последовательно — посредством винтовой пары, которая вращается в резервуаре с маслом. Это обеспечивает низкий коэффициент трения и эффективный теплоотвод от рабочей зоны. Масляный клин создает отличные условия для сжатия воздуха.Плюсы данного компрессора — обеспечение круглосуточного режима работы, высокая производительность, низкий уровень шума. Главный минус высокая цена.

Расчёт необходимой производительности

В общем виде формула для подбора компрессора выглядит так:

Расход воздуха инструментом * 1,2 < Производительность компрессора

Расход воздуха инструментом = Потребление литров воздуха на 1 выстрел * кол-во выстрелов в минуту.

Кол-во выстрелов в минуту на практике составляет менее 20. Для степлеров и барабанных пистолетов на производстве рекомендуется принимать в расчет 30–40.

Расход воздуха берется либо максимальный в минуту, который может потребоваться. Или по самому производительному инструменту, или по сумме инструментов, если планируете использовать одновременно несколько от одного компрессора.

Производительность компрессора = Паспортная производительность на входе * КПД.

В паспорте компрессора обычно указывается производительность на входе. Это значение нужно умножить на КПД.

• Для поршневых коаксиальных компрессоров КПД ~ 0,65;
• Для поршневых ременных компрессоров КПД ~ 0,75;
• Для винтовых компрессоров КПД ~ 0,95.

Производительность компрессора должна быть выше, чем производительность пневмоинструмента.

Определение необходимого рабочего давления

Накачав воздух до максимального рабочего давления (Pmax), компрессор отключается. Повторный запуск происходит после падения давления до уровня давления включения (Pmin). Разница между Pmax и Pmin, как правило, составляет 2 бара. То есть у компрессоров с Pmax = 8 и 10 бар, Pmin, как правило, составляет 6 и 8 бар соответственно.

Pmin= Pmax — 2 бара

Pmin компрессора должно быть больше необходимого давления для пневмоинструмента. Давление, необходимое для нормальной работы, указано в паспорте пневмоинструмента.

Выбор размера ресивера

Одной из основных функций ресивера является снижение частоты перезапуска компрессора и предоставление времени для остывания компрессорной головки.

Коаксиальные компрессоры обычно имеют ресиверы объемом 24/50 л, ременные компрессоры — 50/100 л. Мощные ременные компрессоры, используемые на производстве, имеют ресиверы 270/500 л. Если есть возможность, предпочтительнее выбрать больший объем ресивера. Ресивер увеличенного объема лучше снижает пульсацию давления воздуха, позволяет выдерживать большие пиковые нагрузки, делает систему подачи воздуха более гибкой к разным режимам работы.

По возможности стоит выбирать ресивер большего размера (с запасом).
