Анкер в бетоне: мифы, цифры и реальные испытания
Реальная несущая способность анкерного крепления зависит не только от самого крепежа, но и от прочности основания, качества монтажа и условий установки. Поэтому проводятся натурные испытания и последующий расчёт допустимой нагрузки.
Введение: зачем вообще испытывают анкеры?
Когда на объекте крепят ответственные конструкции — кронштейны, вентилируемые фасады, тяжелое оборудование — вопрос стоит жёстко: выдержит или нет? Производитель даёт цифры в каталоге, но это усреднённые лабораторные данные. А как поведёт себя анкер в вашем бетоне, с вашей глубиной сверления и вашими руками?
Ответ дают только натурные испытания. Их и провели на объекте: взяли 10 анкер-шурупов Trusty SAF 06060 установили в бетонное перекрытие и стали тянуть вверх с возрастающим усилием, пока бетон не разрушился. Всё честно, без прикрас.

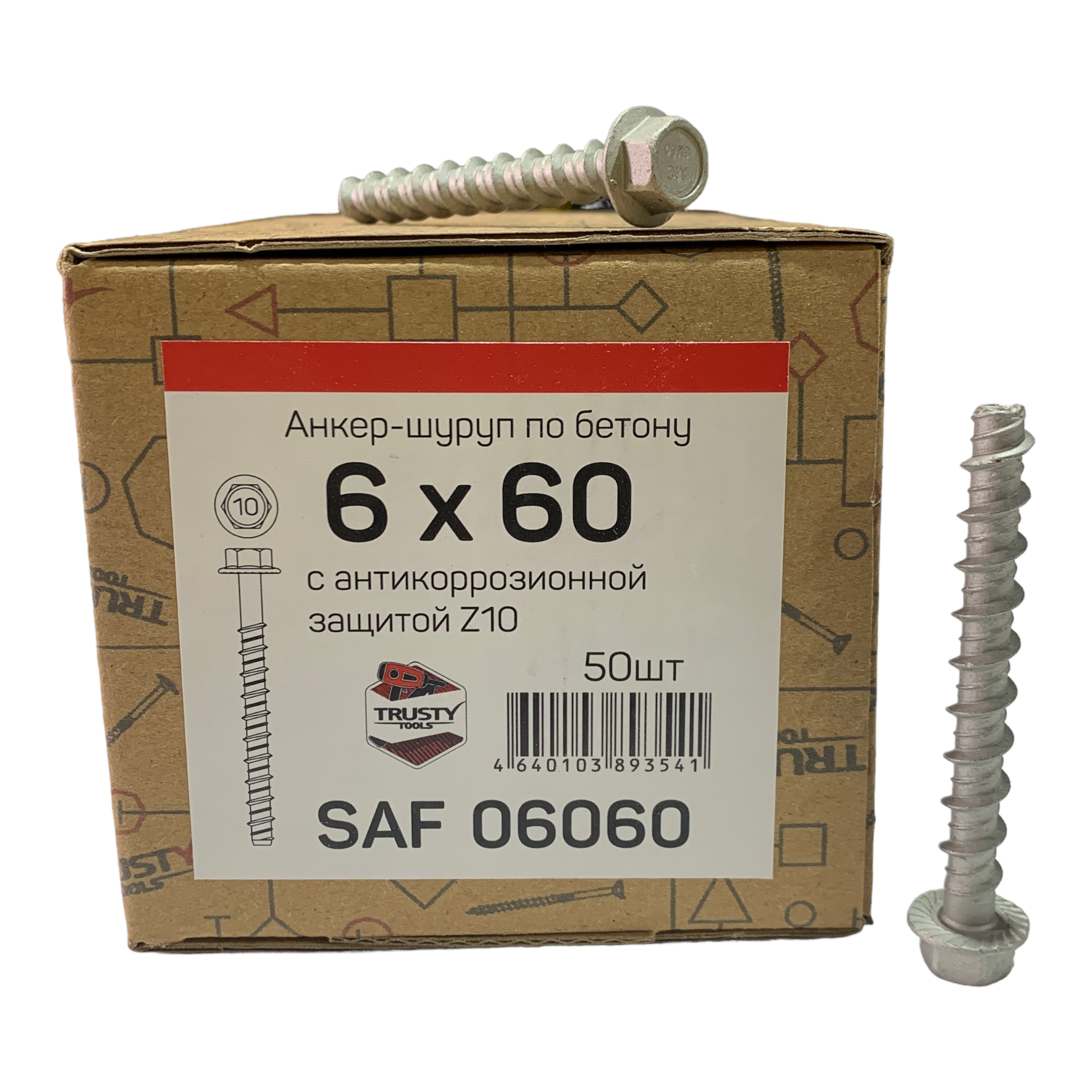

SAF 06060

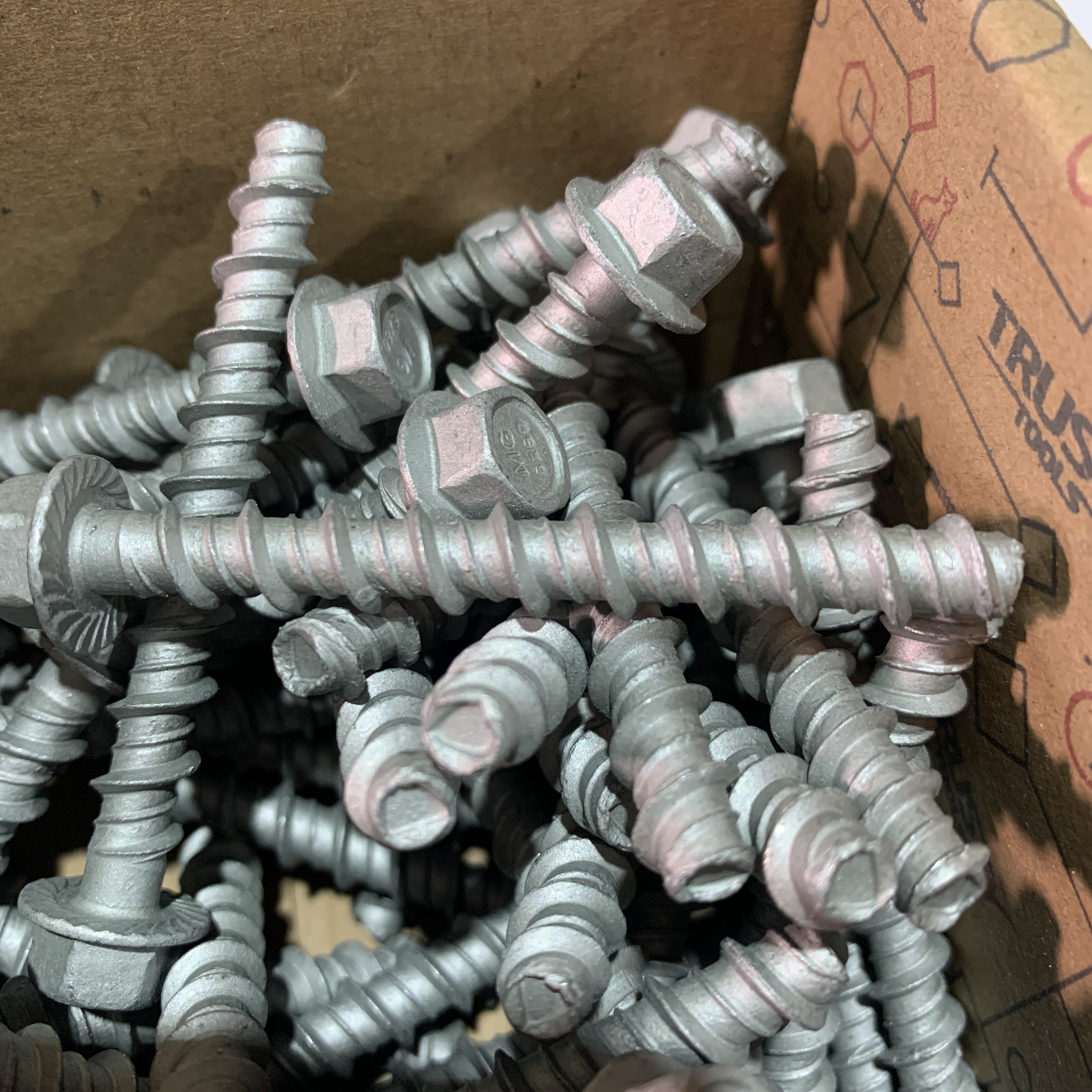

В коробке

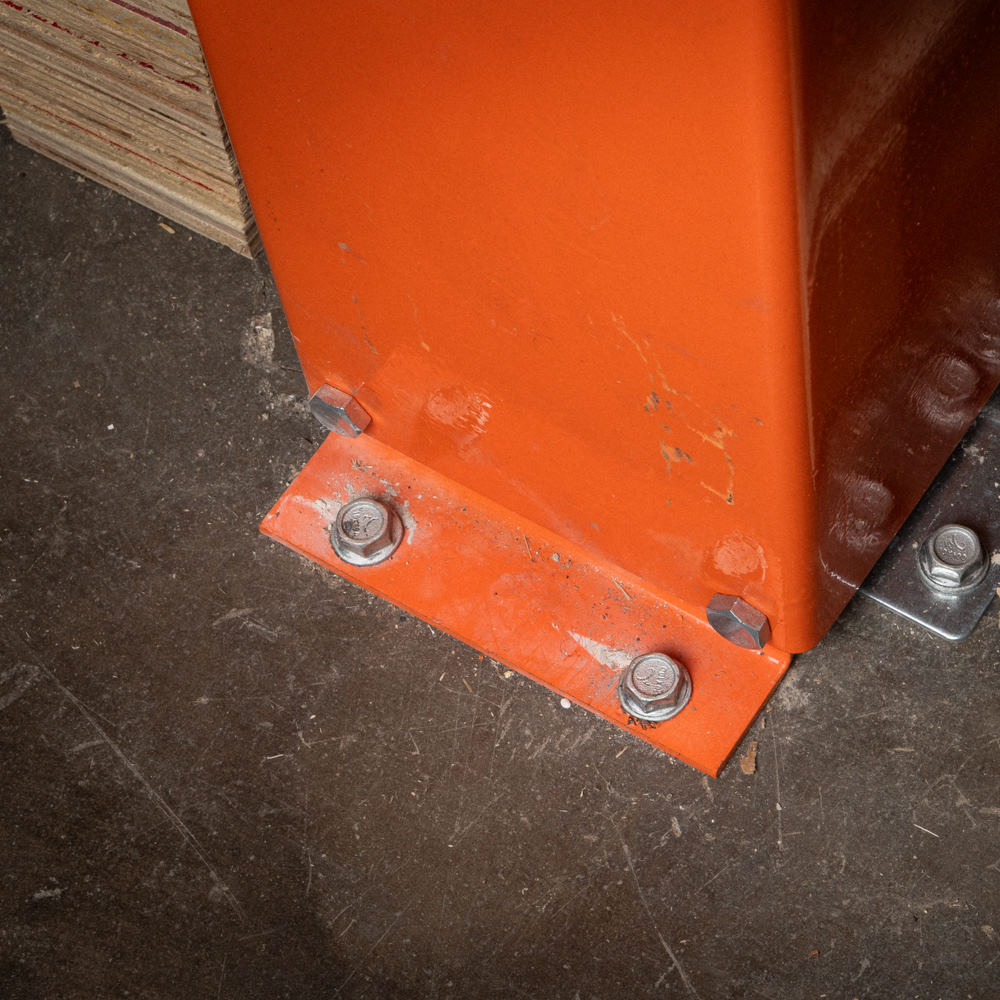

На объекте
Что показали испытания: бетон сдался первым
Каждый из десяти анкеров выдержал нагрузку от 14,74 до 19,45 кН. При этом характер разрушения во всех случаях был одинаковым — разрушение основания. Это ключевой момент: сам анкер не порвался и не выскочил, он вырвал кусок бетона.
Что это значит на практике?
✔ Анкер работает как надо.
✔ Слабым звеном оказался бетон, а не метиз.
✔ Крепёж подобран правильно: он прочнее основания.
Средняя разрушающая нагрузка по девяти образцам (один результат исключили как выпадающий) составила 16,0 кН.
В документации Trusty для SAF 06060 указана нормативная нагрузка 9,0 кН. Это значение, которое производитель гарантирует для стандартных условий: бетон класса B25, правильная установка, отсутствие краевых эффектов.
Анкер-шуруп SAF 6х60 по бетону (50 шт)
Тип: с шестигранной головкой
Диаметр: 6 мм
Длина: 60 мм
В упаковке: 50 штук
Анкер-шуруп для крепления в бетон.
На объекте получили 16,0 кН. Это выше, и вот почему:
1. Бетон оказался прочнее, чем B25, который заложен в расчёты производителя. Такое бывает часто — реальная прочность выше минимальной.
2. Условия установки были близки к идеальным: анкеры ставила испытательная лаборатория, без краевых эффектов, с качественным сверлением.
3. Производители сознательно занижают паспортные данные, чтобы иметь запас прочности. Это стандартная мировая практика.
Так что 16 кН против 9 кН — это не сенсация, а ожидаемый результат. Главное, что он подтверждает: анкер держит с большим запасом.
А вот здесь начинается самая важная часть — переход от разрушающей нагрузки к расчётной. В строительстве нельзя взять среднее значение 16 кН и заложить его в проект. Нужно применить целую цепочку понижающих коэффициентов, чтобы учесть все риски.
Вот почему из 16 кН получилось 4,17 кН
| Шаг | Что сделали | Коэффициент | Почему |
| 1 | Отбросили одно выпадающее значение | — | Чтобы не искажать статистику |
| 2 | Посчитали среднее (16 кН) и разброс (S=0,843) | — | Оценили однородность результатов |
| 3 | Применили коэффициент Стьюдента | t = 2,649 | Чтобы с вероятностью 95% гарантировать, что нагрузка не будет превышена |
| 4 | Учли разброс через коэффициент вариации | v = 0,053 | Чем больше разброс, тем ниже надёжность |
| 5 | Ввели коэффициент надёжности по материалу | m = 3,0 | Это главный запас: на неточности бетона, коррозию, усталость, ошибки монтажа |
| 6 | Учли, что установку делала лаборатория | 1,1 | Повышающий коэффициент: работа выполнена квалифицированно |

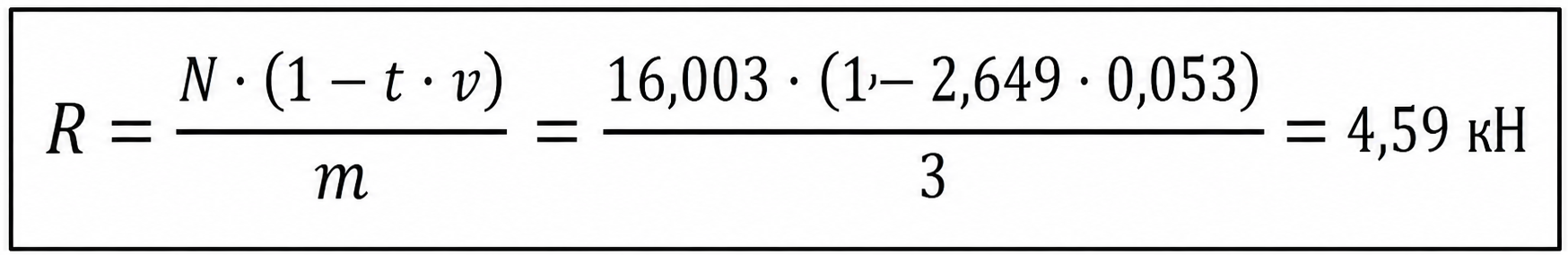

Итоговая формула:
А с учётом лабораторного коэффициента (1,1) получаем финальное расчётное значение: R итог = 4,17 кН
Что это значит для проектировщика?
Цифра 4,17 кН — это та нагрузка, на которую можно опираться в расчётах. Она уже учитывает:
✔ разброс прочности бетона на объекте;
✔ неизбежные погрешности при монтаже;
✔ длительное воздействие нагрузки;
✔ коррозию и старение материалов.
Если вы закладываете в проект нагрузку на одну анкерную точку не выше 4,17 кН — вы в безопасности. Запас прочности заложен с трёхкратным запасом от среднего результата испытаний.
Сравнение с аналогами: Trusty SAF против Hilti HUS
Часто спрашивают: «А как Trusty по сравнению с Hilti?»
По нормативной нагрузке 9,0 кН у Trusty SAF 06060 сопоставим с базовыми анкерами Hilti серии HUS. У Hilti есть официальное Европейское техническое допуск (ETA) и более широкий спектр применений (сейсмика, огнестойкость), но по несущей способности в бетоне они близки. Разница — в документации, репутации и цене.
Для стандартных задач на объекте, где не требуются спецдопуски, Trusty SAF — это рабочее, проверенное испытаниями решение.
Вывод
Испытания на объекте — это не просто формальность. Они дают реальную картину, которая может отличаться от каталога — чаще в лучшую сторону. Но в расчёты закладывают не красивые цифры, а консервативные, с многократным запасом. Именно так строят надёжно.
Краткий итог по цифрам:
| Что | кН | Комментарий |
| Паспортная нормативная нагрузка (Trusty) | 9,0 | Гарантия производителя для бетона B25 |
Средняя разрушающая нагрузка (по тестам) | 16,0 | Реальный бетон оказался прочнее |
Расчётное значение (с коэффициентами) | 4,17 | Именно эту цифру закладываем в проект |
«Анкер не должен рваться по металлу — должен рваться бетон. И в наших испытаниях так и произошло. Значит, крепёж подобран правильно.»
